Концевые заделки канатов: какие решения подходят для разных нагрузок

Концевая заделка определяет, как канат передает усилие на крюк, скобу, серьгу, проушину или другой элемент крепления. Ошибка на этом участке ведет к смятию прядей, проскальзыванию каната в заделке, усталостному разрушению проволок и сокращению срока службы сборки. Когда подбирают наконечник для каната, смотрят не на один диаметр, а на рабочую нагрузку, характер нагружения, число циклов, конструкцию каната и условия эксплуатации. В заявках встречается и формулировка "наконечник для каната", но для точного подбора нужны технические параметры, а не один поисковый запрос.

Какие нагрузки задают правила выбора

Один и тот же канат ведет себя по-разному в спокойной подвеске и в узле с рывками. По этой причине заделку выбирают по фактической схеме работы, а не по общему описанию изделия.

Нужно оценить несколько факторов:

• статическая нагрузка без резких изменений усилия;
• переменная нагрузка с частыми циклами;
• ударные пики при старте, торможении или рывке;
• вибрацию и боковые смещения;
• запас прочности по узлу и точность монтажа.

Для статических режимов подходят одни решения. Для циклической работы и ударов уже нужны другие методы фиксации и иной контроль состояния.

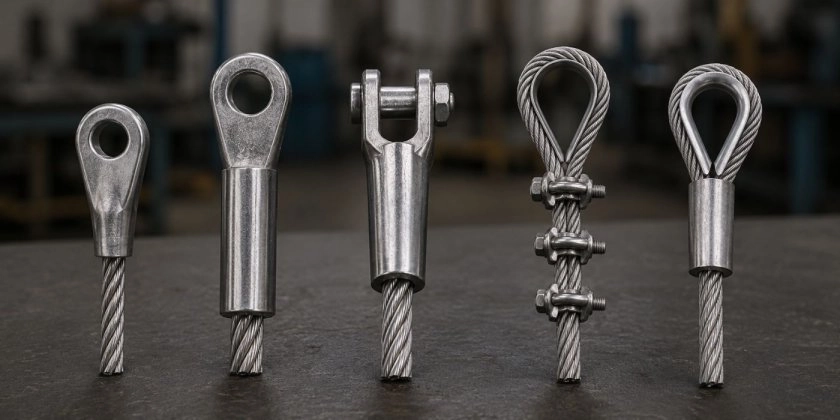

Опрессованные наконечники: когда нужна компактность и повторяемость

Опрессованную заделку применяют там, где нужен компактный конец каната и повторяемый результат сборки. Такое решение применяют в стропах, растяжках, подвесах, ограждениях и элементах грузоподъемной оснастки.

Сильная сторона этого варианта – компактность. Узел не дает лишнего вылета, не цепляется за соседние детали и хорошо работает в ограниченном пространстве. При правильном подборе типа гильзы, параметров опрессовки и применяемого инструмента.

Но у опрессовки есть жесткое условие: качество держится на точности технологии. Ошибка в размере гильзы, материале, длине обжима или профиле инструмента быстро снижает прочность узла. Для переменных нагрузок этот момент особенно критичен.

Коуш, заплетка и зажимы: где решение уместно

Петля с коушем нужна там, где канат работает через палец, серьгу или скобу, а участок контакта надо защитить от перегиба и истирания. Коуш держит форму петли и снижает местное смятие прядей.

Заплетку применяют на части стальных канатов, если это допускают конструкция каната и требования к узлу. Это традиционное решение для части такелажных задач. Оно требует аккуратного исполнения и контроля длины заплетки.

Канатные зажимы используют в регулируемых, вспомогательных или временных соединениях, где узел можно периодически подтягивать и контролировать. Но для ответственных узлов с высокой переменной нагрузкой зажимы используют с большой осторожностью: здесь критичны число зажимов, шаг, момент затяжки и регулярная проверка.

Клиновые и заливные заделки: выбор для тяжелых режимов

Клиновая заделка ценится там, где нужен разборный узел и есть смысл быстро заменить канат. Ее часто ставят на технике, где обслуживание идет по регламенту и узел должен разбираться без сложной операции.

Заливную сокетную заделку применяют в ответственных узлах с высокими нагрузками и жесткими требованиями к надежности. Монтаж здесь сложнее, контроль строже, зато узел хорошо подходит для серьезных нагрузок и длительной службы при верном исполнении.

Как сопоставить заделку с условиями работы

Практический выбор удобно делать по шагам:

1. Определить конструкцию каната, его диаметр и класс гибкости.
2. Посчитать рабочую нагрузку и возможные пиковые рывки.
3. Проверить, сколько циклов проходит узел за смену или за расчетный срок.
4. Оценить среду: влага, абразив, химия, температура, улица или цех.
5. Решить, нужен ли разборный конец и насколько удобно его осматривать.

При преимущественно статической нагрузке выбор решений обычно шире, но его все равно ограничивают конструкция каната, среда и схема крепления. Если есть вибрация, удары и частые циклы, круг решений заметно сужается.

Где ошибаются чаще всего

Самая частая ошибка – брать заделку по цене или по привычной схеме с прошлого объекта. Еще одна ошибка – монтаж без соблюдения требований изготовителя и без проверки геометрии узла . Еще одна проблема – попытка заменить расчетное решение зажимами там, где нужна стабильная несущая способность. Завершает список отсутствие осмотра: даже хороший узел теряет ресурс, если его не проверяют по регламенту.

Концевая заделка не бывает универсальной. Ее подбирают под нагрузку, конструкцию каната, условия среды и способ обслуживания. Чем выше цена отказа, тем строже должны быть расчет, монтаж и последующий контроль.
